為有源頭活水來，ifm助力智慧水務應用！



　　生命之源——水資源在我們這顆淡藍色星球上正在變得彌足珍貴。在處理利用水資源方面，隨著工業物聯網、遠程監測、大數據、人工智能的發展，智慧水務應運而生。相對于傳統水務，經過賦能的智慧水務在幫助水務部門精確管理水資源，提升運營效率和降低設備運維成本方面發揮著日益重要的作用。



　　今天和大 分享 個南非水處理應用案例，大 可以更直接地體會到，ifm所提供的基于IO-link的設備狀態監測系統，是如何快速助力水務運營者提升運營可靠性，降低維護成本，提高設備資產的可用性。



　　來自高揚程泵站的改造需求



　　Midvaal水務公司是 為南非提供散裝飲用水的水處理服務供應商，服務區域面積達900 km?。2019年9月，Midvaal水務公司決定改造其高揚程泵站。以前，這些工作站配備模擬量傳感器和標準基礎設施。“過去，由于接線結構非常復雜，技術員將工作站中的泵連接至PLC需要 周時間。”Midvaal維護經理Mark Richards說道：“此外，由于電纜數量繁多，很容易出現接線錯誤，從而導致復雜的返工。” Midvaal希望采用創新且簡單的解決方案，不僅能夠可靠控制高揚程泵站的泵和電機，還能進行遠程監測，以便及時安排維護任務。



　　選擇ifm振動監測方案



　　在試點項目中，5個包含電機和泵的套件配套了控制和監測傳感器以及相應的基礎設施。每個套件都包含1個電源電壓為3.3KV的600KW電機和1個每分鐘可將4.3萬升水提升至60米高度的泵。此外，還實施了狀態監測、污水泵液位控制以及出入口壓力監測。



　　Midvaal選擇ifm作為其項目實施的自動化合作伙伴有多方面原因，“無論是對電纜需求更低的智能布線、通過以太網將數據發送至PLC、還是在診斷分析模塊中保存歷史數據，都能為我們帶來附加值。”Richards說道：“與他們合作還意味著我們不需要聘請外部振動專 ，因?yàn)閕fm能提供專業建議和全方位的技術支持。”



　　保障泵站可靠運行



　　ifm提供的自動化和狀態監測解決方案包括VSA001和VSP004振動傳感器，其數據通過VSE151診斷單元評估。通過與溫度傳感器配套使用，VSA001可提供必要的數據來確保對系統健康狀況進行連續監測并保證電機和泵的維護需求的可見性。



　　● 用于對機械和設備振動的可靠檢測



　　● 用于連接振動傳感器的診斷電子元件



　　● 工作溫度范圍廣，擁有適應嚴苛工業環境的高防護等



　　● 緊湊堅固的不銹鋼外殼，高機械過載保護



　　● 的重復性和低線性誤差



　　● VSP004采用高性能不銹鋼外殼和PTFE鍍層電纜，專為水下設備（潛水泵、潛水?dāng)嚢铏C(jī)）設計，耐化學腐蝕，適用于海水、污水等惡劣環境。



　　適用于各種類型旋轉設備的振動狀態監測與分析，優化狀態及過程監控



　　● 現場總線用于與 PLC 進行數據交換



　　● 集成邊緣算法，優化的狀態和過程監控



　　● IT和OT網絡接口：用于分離信息層和設備層網絡



　　● 6 個通道：4x 動態監控輸入（如加速度、力)、2x 模擬量輸入



　　● 集成大型歷史記錄日志，帶有實時時鐘



　　此外，該方案還使用ifm的壓力傳感器在泵的出入口進行壓力監測，包括遠程監測和使用模擬量顯示器進行現場監測。



　　述基于IO-link的傳感技術還有更多優勢：

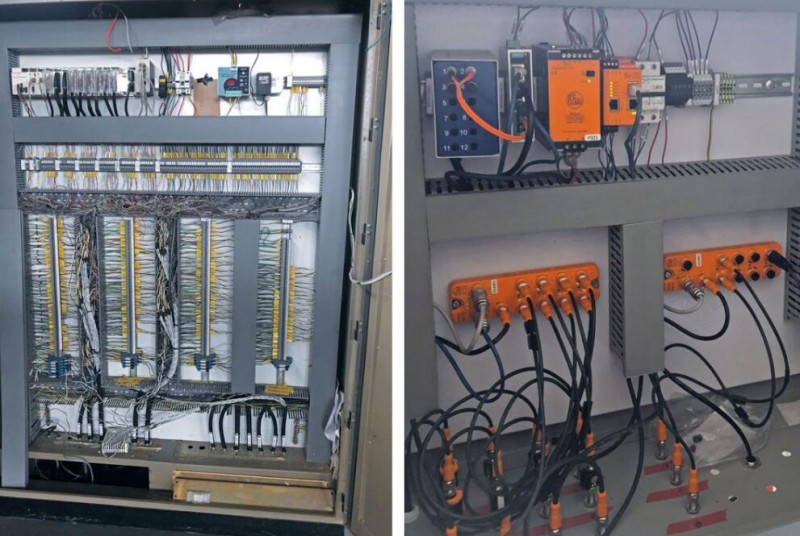

　　安裝時間減少80%圖片



　　由于采用IO-link技術，顯著減少了傳感器的安裝時間。“如果像以前 樣采用硬接線技術，安裝5個泵和電機套件將需要5周時間。而利用主要基于IO-link的現代化布線結構，所需的時間僅為1周。”Richards說道。



　　可靠保護電機和泵資產



　　電機-泵監測解決方案滿足了客戶預測性維護、在線狀態監測、污水泵液位控制和出入口壓力監測的所有要求。同時，由于采用了IO-link技術，接線端更少，還減少了故障查找時間。這有助于可靠保護寶貴的電機和泵資產。



　　隨著中國水務環保法律法規的不斷出臺，大眾對可持續發展社會的追求，中國水務行業正在迎來加速發展，ifm基于IO-link的智能傳感監測解決方案，勢必為日益升溫的智慧水務 域提供強大賦能。
